BTV 63

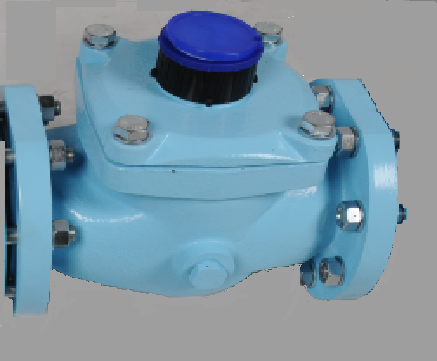

ВОДОМЕРИ ВОЛТМАНОВИ - ФЛАНЦОВИ СЪС СУХ РОЛКОВ БРОЯЧ BTV 63
Предназначение: Предназначени са за големи консуматори на вода и промишлени нужди. Водомерите са с фланцово присъединяване и могат да се монтират хоризонтално.
Метрологични характеристики на водомери BTV 63
|
Тип: турбинен със сух ролков брояч |
ВТV 63 / DN 80 |
|
|
Постоянен разход Q3, m3/h |
63 |
|
|
Отношение Q3/ Q1 R |
50 |
|
|
Минимален разход Q1, m3/h |
1,26 |
|
|
Преходен разход Q2, m3/h Q2 / Q1 = 1,6 |
2,016 |
|
|
Разход на претоварванеQ4, m3/h Q4/ Q3 = 1,25 |
78,75 |
|
|
Начин на монтаж |
Н |
|
|
Номинален диаметър DN, mm |
80 |
|
|
Работно налягане MAР, bar |
10 |
|
|
Загуба на налягане DP, bar |
0,63 |
|
|
Стойност на най-малкото деление, l |
0,5 |
|
|
Капацитет на брояча, m3 |
999 999 |
|
|
Температурен клас |
T 0-30 |
T 30-50 |
|
Грешка на измерване, % Q1 < Q < Q2 Q2 < Q < Q4 |
+-5 +-2 |
+-5 +-3 |
|
Чувствителност-прави участъци |
U5; D5 |
|
|
Механичен условия |
M1 |
|
|
Електромагнитни условия |
E1 |
|
|
Условия на заобикалящата среда |
B |
|
|
Присъединяване,фланцово |
Ф18/8бр |
|
|
Дължина на тялото L1, mm |
310 |
|
|
Широчина В,mm |
220 |
|
|
Височина Н, mm |
290 |
|
|
Тегло, kg |
32 |
|
